این پروژه یک دستگاه برش سطح چوب و ام دی اف است که مناسب نجاران و کارگاه‌های تولید لوازم ام دی افی است. کار این دستگاه این است ورق‌های چوبی و ام دی افی را به شکل گرد و بیضی برش دهد. این دستگاه بیشتر مناسب تولید لایه رویه میزهای چوبی و ام دی افی است. پروژه دستگاه بیضی بر و گرد بر، دارای دو بازوی متحرک و یک دریل عرض بر است که کار برش را بر روی سطح ورق‌های چوبی و ام دی افی انجام می‌دهد.

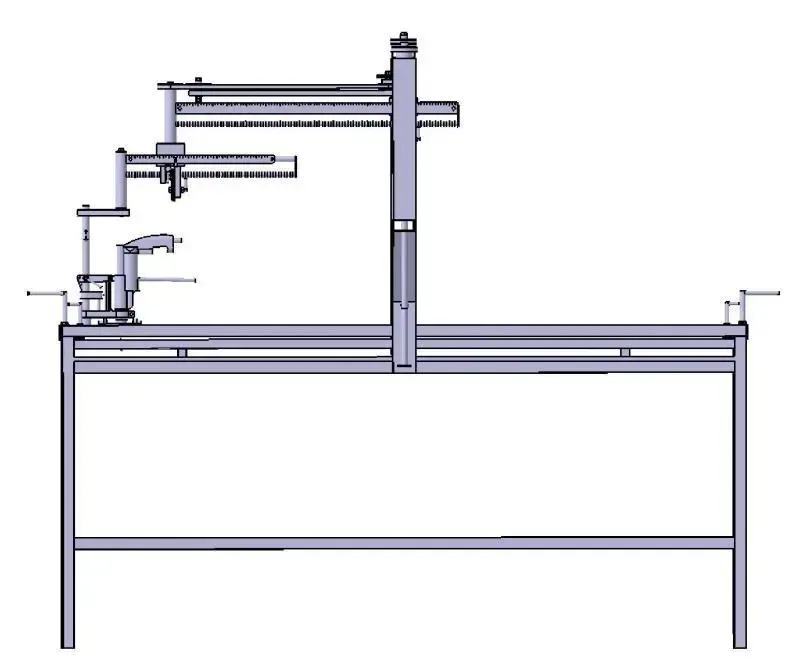

اجزای پروژه دستگاه بیضی بر و گرد بر چوب و ام دی اف

این پروژه از سه بخش کلی تشکیل شده است:

بخش اول: پایه دستگاه است که شامل یک میز چهارپایه بوده که اجزای دستگاه روی آن سوار می‌شوند. یک تکیه‌گاه مستطیل شکل نیز در قسمت وسط این پایه سوار شده که بقیه بخش‌های دستگاه به آن متصل می‌شوند. روی میز نیز چند لوله وجود دارد که همانند یک ریل عمل کرده و هدایت مسیر حرکت دستگاه برش یا دریل برش عرضی را آسانتر می‌کند.

بخش دوم: بازوهای مدرج و اندازه گذاری شده هستند که وظیفه آن‌ها هدایت دریل برش عرضی در یک مسیر دایره‌ای یا بیضی شکل است. بر روی این بازوها چرخدنده¬ها و خط‌کش‌هایی تعبیه شده که کاربر می‌تواند توسط آن‌ها اندازه بازوها رو تنظیم کند.

بخش سوم: شامل دستگاه دریل عرضی بر یا برش عرضی و تکیه گاه آن است. مته این دریل هم می‌تواند برش عمقی انجام دهد و هم برش عرضی.

عملکرد پروژه دستگاه بیضی بر و گرد بر چوب و ام دی اف

برای کار با این دستگاه ابتدا ورق چوبی یا ام دی افی مورد نظر را روی سطح میز گذاشته و آن را در جای خود تثبیت می‌کنیم. سپس وضعیت بازوهای مدرج را مشابه چیزی که در تصویر اول متن دیدیم قرار می‌دهیم. یعنی دو باز را در راستای یکدیگر قرار داده و آن‌ها را در راستا طول بزرگ‌تر میز قرار می‌دهیم. در این حالت می‌توانیم اندازه طول بازوها را تنظیم کنیم. ترکیب اندازه طول بازوی بزرگ و بازوی کوچک به شکل بیضی خاصی منتهی می‌شود و فرمول خاصی را می طلب که توضیح دادن در مورد آن از حوصله این متن خارج است.

توضیح: بر اساس یک آزمایش عملی که توسط صاحب این پروژه انجام شد و به کشف یک قضیه هندسی جدیدی انجامید، با ترکیب کردن دو حرکت دورانی می‌توان به یک مسیر حرکت منحنی بیضی شکل دست یافت. بر اساس این آزمایش خاص، وقتی دو دایره داشته باشیم که یکی از دایره‌ها بزرگ‌تر از دایره دوم باشد و مرکز دایره کوچک روی محیط دایره بزرگ قرار داشته باشد، در این صورت اگر دایره بزرگ یک دور بچرخد و دایره کوچک دو دور؛ یک نقطه مشخص روی محیط دایره کوچک، بر روی محیط یک بیضی حرکت می‌کند. با این وصف اگر یک وسیله ترسیمی مثل یک مدارد در این نقطه قرار دهیم، می‌توانیم یک بیضی ترسیم کنیم. محاسبات این قضیه در توضیحات کامل این پروژه وجود دارد.

مزایای پروژه دستگاه بیضی بر و گرد بر چوب و ام دی اف

- این دستگاه در مقایسه با دستگاه برش لیزر چوب و ام دی اف کار خاصی انجام می‌دهد. به همین خاطر کار کردن با آن نسب به دستگاه برش لیزر ساده‌تر است.

- هزینه تولید این دستگاه به نسبت دستگاه‌های برش لیزر بسیار پایین‌تر است.

- کار با این دستگاه به تخصص و سواد خاصی نیاز ندارد و با یک آموزش ساده اولیه همه افراد می‌توانند با آن کار کنند.

این پروژه مناسب چه افرادی است؟

تمام نجاران و کارگاه‌های تولید لوازم ام دی اف می‌توانند از مزایای این دستگاه استفاده کنند.

نمونه های داخلی و خارجی پروژه

این پروژه با شکل و شمایل خود و کار خاصی که انجام می‌دهد در نوع خود بی‌نظیر است و نمونه داخلی و خارجی ندارد. البته کار این پروژه را دستگاه برش لیزر نیز انجام می‌دهد. اما کار کردن با این دستگاه ساده‌تر و کم‌هزینه‌تر است.
